一张从未动工的图纸：公元820年，人类第一次把一整座城画在纸上

第 三 节纸面上到底有什么：从啤酒锅到放血室

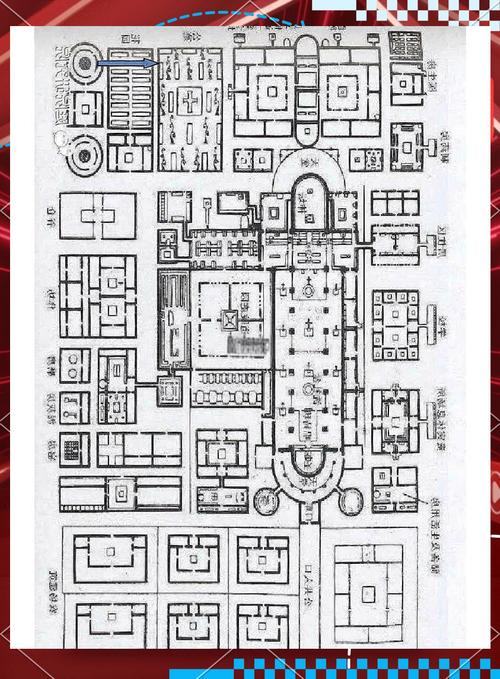

现在我们进入图上。这张图密集到有点吓人——四十座建筑挤在一张羊皮纸上，房屋之间几乎没有留空地，比现实中任何一个院子都挤。这不是设计失误，而是画图的人要"把话说全"。

回廊与中心。 教堂南侧是一个方形回廊，四边围廊，廊外是两条的楼房：东边楼下是取暖室（calefactoria domus）、楼上是宿舍（dormitorium）；南边是食堂、更衣室、厨房；西边是地窖和贮藏室。回廊环抱的院子正中央，图上标了一棵树：sauina，即沙宾桧（Juniperus sabina）。不是喷泉，不是十字架，是一棵树。四条小路从四边走廊通向它，图上写的是"回廊的四条横径"（semitae per transversum claustri quattuor）——四个人在中心汇合，四条路，四方院，这是《启示录》里圣城与四条河的形象，也是修士"向内看"的生活模型。

有个很硬的细节：宿舍在二楼，东端有一扇门直接通向教堂南袖廊。修士半夜起来做晨祷（matins），不必走到户外去。这扇门的设置，是后来整个中世纪修道院平面里最顽固的标配，史称"夜梯"（night stairs）。这张图上就是它的首次露面。

取暖室。 回廊东侧楼下那间取暖室，靠墙有一座炉子，热空气在地板下走，再从地面的通风口冒出来，还能顺着一路升到二楼宿舍。九世纪的西欧能做出这种"地暖"——而且是给一间不许开火的房间做的：按《圣本笃会规》，僧侣的生活空间里常年不能有明火，因为火意味着失控。

食堂没有取暖设备。 这一条被反复引用：图上的食堂里没有任何火源。有的研究者认为这是刻意的——吃饭不该太舒服。这个解释属于推测，但《会规》里类似的"有意制造不便"的条文确实不少。

抄书台。 教堂北墙外接出去一间房，标着"抄书者的座位"（sedes scribentium）。房里有七张桌子，正对七扇窗，开在北墙和东墙——这是全天光线最稳、不会直射伤眼的方向。抄书台上方是图书室（bibliotheca）。图上没有给"图书馆"单独画一间大屋子；书柜就在抄书台上的小屋里，这就是九世纪一座顶级修道院的全部图书馆。

啤酒。 修士厨房旁边连着面包房和啤酒坊，两者共用一套火源和空间。图上的标注写得很直白：

"hic fratribus conficiatur ceruisa"——"此处为弟兄们酿啤酒"。 "hic coletur celia"——"此处过滤 celia"。 "hic refrigeratur ceruisa"——"此处冷却啤酒"。

面包房与酒坊贴在一起，好处是双份的：炉火的热可以互相借用，空气里的酵母也能互相搭便车。这不是什么高深的技术，但它写在纸面上，说明当时的人已经把它当成常识。

地窖图上有两排桶，储酒容量大约十四桶。另一处给客人用的厨房，标注是"ad refrigerandum ceruisam"——"用于冷却啤酒"。第三处给朝圣者和穷人施食的施赈所（almonry）旁边，还有一间酒坊。

医药区。 图纸东北角是整个建筑群里最"现代化"的一块。病房（infirmarium）被设计成一个缩小版的修道院：自带小回廊、食堂、宿舍、浴室、礼拜堂——因为病人不能和大家一起做礼拜，所以给他半座教堂；因为病人要洗澡，所以给他自己的浴室。旁边紧挨着医生的住宅，医生有自己的厕所和药柜，图上明确标出这两样属于医生——一个在九世纪拥有私人厕所和药箱的人，他在院里的地位已经写在图上了。

医生住宅旁边是药圃（herbularius），大约 28×38 英尺（约 8.5×11.6 米），十六个畦，一畦一种植物。再旁边是放血室（domus phlebotomiae）——一整间屋子，专供放血。这是中世纪医学的核心疗法之一，僧侣定期放血，在当时的医学观念里是保健而非治病。整个"医区"里还配了厕所和浴室。

花园与墓地。 菜圃（hortus）十八畦，分两排各九畦，每畦 20 英尺长、5 英尺宽——这个尺寸有讲究：比手臂展开短，人站在畦边不用踩进去就能够到中间，便于除草和采摘。畦与畦之间留 60 英寸宽的小径，容得下一辆手推车。畦上单一种植：大蒜占两畦，另有莳萝、洋葱、冬葱、韭葱、细叶芹、芹菜、莙荙菜、甘蓝、莴苣、黑种草、芫荽、罂粟、欧洲防风、欧芹、萝卜、夏香薄荷。

菜圃旁边是一大片同时兼作墓地的果园，图上给了十四种果树：栗、榛、榅桲、无花果、苹果、欧楂、黑桑、梨、李、扁桃、桃、花楸、核桃……修士死后埋在自己的果园里，这在中世纪是常态：墓地不种花，种会结果子的树。

客人被分了等级。 这张图最不"神圣"的地方在这里。来访者被分成三档，安置在三个不同位置：

• 贵族与皇帝的随从，住在教堂北侧的客房（hospitium），自带厨房、浴室，位置紧靠院长的住宅，与外界相通；
• 云游的修士，住在教堂北墙边的一处房子，与院内只隔一道墙，有自己的食堂座位（图上标出六个位子、六张床）；
• 朝圣者与穷人，被安置在教堂东侧、紧贴回廊下方，用自己的施赈所和酒坊，从院外直接进入，不进内院。

有一位研究者（Lynda Coon）据此提出，这张图里有清晰的"方位等级"：西北留给世俗精英，西南留给世俗下层，东北和东南留给院内精英，最东和最南留给了那些"边界上的人"。

人有多少。 图上没有一个地方写着总人口。今天我们常看到的"约 110 名修士、115 名客人、150 名工匠与农工"，是研究者根据图上的床位数、座位数、标注，一笔一笔推算出来的。宿舍里算出 77 张床，教堂里算出 112 个座位——这两个数字相当接近，也互相印证，所以这一组推算的可信度比较高。

顺带说一个让人忍俊不禁的读数：按同样的复原方式，修士宿舍旁那间厕所（necessarium）只有 9 个位子。77 张床，9 个坑位。这显然不够用。所以后来有学者干脆说，这张图上的卫生设施配置"优于现代卫生标准"——两种说法差别不在图上，在于是否把病房、新学舍、客舍的坑位一起算进总账。

教堂本身。 一座东西两个半圆后殿的长方形巴西利卡，中央祭坛在十字交叉处以东，东端奉圣保罗，西端奉圣彼得。西端外面围了一圈半圆廊柱，廊柱与教堂墙之间留出一块空场——图上叫"乐园"（paradise）。教堂西侧的两个半圆后殿外面，各自独立站着一座圆柱形的钟塔，不与教堂相接。九世纪的西欧教堂建筑，很少见到这样"双塔独立"的配置。

教堂里要保存的，是那位爱尔兰苦修者圣加尔的遗骸。圣加尔（Gallus，约 550–约 645）是圣高隆班（Columbanus）的同伴，六世纪从爱尔兰渡海来到欧洲大陆，在这片森林里搭了个草棚住下来，后来死在此地。修道院因他而立，图纸上的一切，说到底都是围着这具遗骸在组织。

第 四 节可信度标注：哪些是实物，哪些是猜测，哪些是现代人编的

这一节我必须说清楚。这张图的特殊性在于：它的实体我们摸得到，它的解释我们吵不明白。

第一层：铁板钉钉的实物层（可核对，不需采信问题）。

羊皮纸本身今存瑞士圣加仑修道院图书馆，编号 Cod. Sang. 1092，尺寸 112 × 77.5 厘米，由五张羊皮拼缝而成。建筑轮廓用红铅（minium）画线，标注用褐黑色的墨写。标注约 333 条，出自两位抄手，其中年长的一位像是审阅者，负责补写主笔写不出、写不完的地方——这一层是古文书学家伯恩哈德·比朔夫（Bernhard Bischoff）看笔迹看出来的，学界基本接受。其中一位抄手被认出是赖兴瑙的僧侣雷金贝特（Reginbert），此人在海托座下做抄手、教师兼图书管理员，赖兴瑙存世的一份《圣马丁传》抄本笔迹与他一致。

题献辞写给圣加仑院长戈兹贝特，这一点无争议。图上有些地方曾被折损，后人在折痕上用绿色丝线缝补；十七八世纪它被裱在一张帆布上加固，1949 年在瑞士国家博物馆又换了一次布，所以今天看起来比历史上的复本要浅淡。十九世纪有人想用化学药水把图上被刮掉的部分显出来，结果造成的损伤比收益大得多，那一块从此彻底毁了。

第二层：高置信度的推测层（学界基本共识，但仍是推断）。

绘制地点：赖兴瑙修道院。绘制年代：大约 819 到 830 年之间，重心在 820 年代前期。送图人：海托——他要身兼赖兴瑙院长与巴塞尔主教两职，有条件、有身份写这封信，但名字没有出现在图上，所以"海托送的"是推得最顺的一种解释，不是实证。

有一位德国研究者（Florian Huber）声称在图上的鹅舍标注里读出了一个"纪年暗码"（chronogram），指向 819 年。这是一个人的一家之言，没有被普遍接受，请不要把它当成年份定论。

第三层：真正有争议的三件事（你得知道学界在吵什么）。

争议一：它是"帝国标准图"还是"私人赠图"？ 1979 年，沃尔特·霍恩（Walter Horn）与恩斯特·博恩（Ernest Born）出版了三大卷《圣加仑平面图》，提出这张图是 816/817 年亚琛会议之后，宫廷下发的"范式图"的一个抄件，是要发给全帝国修道院照着建的样板。这套书影响极大，至今仍是研究的起点。但后来的研究者——雅各布森（Werner Jacobsen）、施塔胡拉（Norbert Stachura）、尼斯（Lawrence Nees）——不认同。他们的证据是：羊皮纸上留着成对圆规的针孔痕迹；图在绘制过程中被反复改动（教堂被放大、羊皮被续接）；两位抄手之间是"年轻主笔＋年长补写"的关系。一个照着模板抄的人，不会用圆规在羊皮上一次次试、不会改、也不会需要有人替他把话补完。这几条证据支持它是一张原创图，画在赖兴瑙，为圣加仑而作。 现在的学界倾向，已经从霍恩的说法上退回来了。

争议二：比例尺是不是统一的？ 霍恩与博恩主张全图用同一个比例（约 1:192，即 1/16 英寸对 1 英尺）；赖因勒（Reinle）与雅各布森主张不同部分用了不同比例。这一条很要紧：如果比例不统一，那任何"精确到英尺"的复原都站不住。

争议三：那些人口数字和厕位数字。 110 名修士、77 张床、9 个厕位、112 个教堂座位——全部是霍恩与博恩从一张不标墙厚的示意图上反推出来的读数。它们是目前最好的估计，但不是图上写着的事实。尤其是那个 9，属于同一套复原方法得出的数字，一旦比例尺的争议落定，这个数字是要跟着动的。

关于"从未建成"，我采信到什么程度： 我采信"这座建筑群没有按图建成"。理由有三条硬的：第一，图上所示规模的院落，放不进圣加仑修道院的真实地形；第二，戈兹贝特确实在 830 年代重建了教堂（约 830–837），但 1964–66 年的考古发掘显示，建成的教堂平面与图纸不符；第三，如果这张图是施工图，它应该出现在工地上，而不是安安静静躺在图书馆里，一躺一千二百年。至于"它对 830 年代那次重建有没有启发"——这是一个弱命题，我认为可以接受，但不能说成"按图施工"。

第四层：我不采信的三条。 这三条流传极广，全部出自二十世纪的啤酒史写作，而不是这张图：

1. "圣加仑有三座酒厂，分别酿三种啤酒，档次分明"——图上有三处酿酒设施，这是真的；但这三个酿酒点服务于三类不同的人（修士、贵客、穷人），图上没有一句话说它们酿不同的酒。
2. 那三个酒名——celia（浓啤）、cervisa（燕麦薄啤）、conventus（小啤）——确实见于中世纪的修道院习惯书，但它们来自别的文献，是后来的研究者把它们"缝"到了这张图上。图上的拉丁文只用了一个词：ceruisa。
3. "每个僧侣每天五夸脱啤酒"、"圣加仑是欧洲第一家大型啤酒厂"——这两条没有任何九世纪的材料支持。图上标注只能告诉我们"此处为弟兄们酿啤酒"，一个字都没提配额，更没提产量。一家从未建成的酒厂，不可能有产量。

第 五 节它到底颠覆了什么

第一，它把"中世纪是黑暗混乱的"这个印象，从根上撬松了一角。 公元 820 年，欧洲人已经能画出这样一张图：有统一的比例尺（哪怕争议尚存）、有三百多条功能标注、精确到菜畦的尺寸和走道的宽度、考虑炉火余热的复用、考虑粪便就近肥田、考虑病人洗澡和夜间礼拜的动线。文艺复兴以后的那种"建筑图纸"，通常被认为要到十三世纪才在欧洲重新出现。也就是说，这张图与它之后的下一次，中间隔了大约七百年。它不是"中世纪也有图纸"的证据——它是欧洲唯一的一份，孤本。

第二，它揭示了一个真正的"文明原点"：人类第一次相信，一个社会可以先被画在纸上，再照着它建起来。

在这之前，人类建造城市靠的是积累——罗马的营寨布局、希腊的殖民城邦、中国的都城规划，都有成熟的传统。但这张图的性质不太一样：它不是把已有的城市记录下来，它是先造出一座不存在的建筑群，再讨论它。它把"制度"翻译成了"平面"。一个院子该有几间厕所、病人和健康人怎么分开走、穷人和贵族从哪个门进——这些原本属于习惯和习俗的东西，第一次被画成了可以被审视、被修改、被复制的东西。

第三，它是一张写满阶级的图纸。

图纸上的宗教理想是"众生平等"，图纸上的空间安排全是等级。贵族客人有自己的厨房、浴室、独立通路；云游修士有六个座位六张床，贴着教堂北墙，与内院隔一道墙；穷人和朝圣者被安排在教会建筑群的最东侧，从外面直接进入，不进内院。修士的厨房与食堂之间是一道带锁的门。病房自带厕所和浴室，医生的私人厕所和药箱在图上被专门标出来。这三十三条标注里，没有一条是温情脉脉的，"施舍"在这张图上是一间有酒坊的独立建筑——你可以照着它执行，也可以照着它检查。

第四，它顺手修正了一个流传很广的误读。 "中世纪修道院是啤酒工业的摇篮，圣加仑有三家酒厂分工生产三种啤酒"——这个故事今天还印在很多啤酒史读物里，甚至有《牛津啤酒指南》级别的书这么写。真相是：图上有三处酿酒点，这没错；但"三种啤酒分三个等级"是把别的文献缝进来的。这张图真正的价值，恰恰在于它只告诉我们它说了的东西——一个九世纪的修士，站在图前能想象出的啤酒，只有一种，叫作 ceruisa。

第 六 节同时期的旁证：三条不同来源，一条比一条硬

旁证一：一份同一代人写下的植物清单——《庄园敕令》第 70 章。

《庄园敕令》（Capitulare de villis vel curtis imperii）是查理曼为皇家庄园下发的管理条例，成文时间大约在 792–800 年，与圣加仑图纸只差二三十年，而且是同一批人的同一场改革运动。它的第 70 章列出皇家庄园必须种植的植物：约七十三种草本，十六种果树。今天通行的清单里有百合、玫瑰、鸢尾、葫芦巴、莪术、鼠尾草、芸香、孜然、迷迭香、葛缕子、罂粟、薄荷、夏日香薄荷、韭葱、大蒜、冬葱、洋葱、甘蓝、萝卜、欧芹、芹菜、芫荽、罂粟、锦葵、蜀葵……果树则是苹果、梨、李、花楸、欧楂、桃、榅桲、桑、无花果、樱桃、栗、榛、扁桃、松、核桃。

把这张清单与圣加仑药圃十六畦上的植物对照，会发现两者几乎可以一一对上。这不是巧合：圣加仑图上药圃里的每一株，都能在《庄园敕令》里找到名字。两份性质完全不同的文件（一份是下达给管家的行政命令，一份是画给院长的赠图），开出了同一份植物学课程表。 这说明 800 年前后的西欧精英层，确实共享着一套成体系的花园知识。这份敕令今天只有一个抄本传世，藏在德国沃尔芬比特尔的奥古斯特公爵图书馆（Cod. Guelf. 254 Helmst.）。

旁证二：图纸旁边的那本书——瓦拉弗里德·斯特拉博的《小园赋》。

赖兴瑙修道院里，有一位比这张图稍微晚一点的僧人，名叫瓦拉弗里德·斯特拉博（Walahfrid Strabo，约 808–849）。他在赖兴瑙长大、出家，后来做过赖兴瑙院长，也做过"秃头查理"——查理曼的孙子——的老师。约 827 到 840 年之间，他写了一首四百四十四行的六步格长诗，题为《小园赋》（Hortulus，又名 De cultura hortorum），逐一吟咏他自己园子里的二十三种药草：鼠尾草、芸香、薄荷、茴香、艾草、苦艾、水芹、琉璃苣、茴芹、莳萝、白芷……

他还在诗里认真讨论这些草药的用途：鼠尾草"对许多人类疾患有可靠的效用"，茴香有通便之力，苦艾"能驯服暴烈的渴"。

关键在于：同一个人，同一座院子，同一批植物。 他写过《圣加尔传》，也长期在赖兴瑙生活——也就是这张图的绘制地。这张图纸是行政文书，那首诗是文学作品，两者相隔不到二十年，描述的是同一份植物名单。这就是"证据链"最理想的样子：一边是命令，一边是诗。

旁证三：这张图自己的背面，以及一张更晚的管道图。

圣加仑这张羊皮纸的背面，有一段更晚的字。十二、十三世纪之交，一位修士为了省纸，把这张大图按折痕折成一本册子的形状，在背面抄写叙尔皮基乌斯·塞维鲁（Sulpicius Severus）的《圣马丁传》。抄到后面，他发现地方不够了：于是他把图纸西北角的那一大片建筑刮掉，腾出空白，把故事写完。

这处刮痕，是这张图命运最锋利的一条注脚。在它自己的家里，在它被画出来大约四百年后，它已经不再是一份文件、一份遗产、一个故事，而是一张可以刮掉的废纸。文明的自我遗忘，就写在同一张羊皮纸上。

而"画一张工程管线图"这件事在当时的欧洲有多稀奇，还有一条旁证：大约 1160 年，英格兰坎特伯雷大教堂修道院留下过一份图纸，画的是要给院里重新铺设的水道系统——水从哪里进来、怎么分流、脏水从哪里排走。整个十二世纪的欧洲，这一类"给水排水图"能留下来的，寥寥无几。圣加仑这张 820 年的图，比它还早三百四十年。

第 七 节创作可用位置：这张图纸能放进什么故事

建议一（最容易上手，散文／短篇）——让图纸自己说话。

用第一人称写一张"从未被建造的羊皮纸"：它被画出来，被折叠，被渡船送过湖，被戈兹贝特拿在手里看过；被放进柜子，被遗忘；四百年后被一个抄书抄到没纸的修士折起来，给《圣马丁传》让路，西北角被刮掉；十七世纪被裱在帆布上；十九世纪被化学药水泡过；1949 年换布的时候，它从深褐色变成了浅黄色；2019 年 4 月，它第一次被放进一个限时展柜，让活人隔着玻璃看它九秒钟。

这个写法的力量在"未曾实现"这四个字上——人类画过的最完整的建筑群之一，从来没有一刻存在于地面上。

建议二（中等难度，小说场景）——把它当成一份"标准件"的悬疑道具。

写一个九世纪的小人物视角：一个被派去清点标注的抄手（比如那位图书管理员雷金贝特）发现图上的数字对不上——77 张床配 9 个坑位，于是他去问绘图的人，得到的回答是"你只管把话写全"。或者反过来：一个院长拿到图纸，发现它放不进自己的地形，于是开始在心里动手改它。这是"一条政策从中央走到地方会变成什么"的绝好素材：纸上有三百三十三条命令，地上只有一座漏雨的木头教堂。

建议三（推荐，直接进"文明原点·100 人工程"）——"欧洲制度原点：修道院作为文明的基础设施"。

这张图最好用的地方，是它能一次性带出六个有名字的人，而且六个档次完全不同：

• 虔诚者路易（皇帝，下令统一）；
• 本笃·德·阿尼昂（改革操盘手，把《会规》逐条变成条文）；
• 海托（赖兴瑙院长兼巴塞尔主教，最可能的送图人）；
• 戈兹贝特（圣加仑院长，收图人，真正动工重建教堂的人）；
• 雷金贝特（抄手、教师、图书管理员——那张图上唯一能确认名字的人，而且是那个"负责把标注补全"的人）；
• 瓦拉弗里德·斯特拉博（同院的诗人，写《小园赋》和《圣加尔传》，后来教过查理曼的孙子）。

其中我最推荐雷金贝特和斯特拉博这两个"小人物"。这一百人工程如果要写"文明的原点"，写到皇帝和改革家的时候容易空；而一个把自己的名字悄悄留在抄本笔迹里的图书馆员，和一个蹲在菜畦边数草药名字的年轻僧人，恰恰能证明那场自上而下的大改革真的落地了——它落地的方式，不是一座按图建成的修道院，而是一本图书目录、一首诗、三百三十三条标注，和一次持续了一千二百年的保存。

那张图纸没有建成任何东西。它建成的是"想清楚再动手"这件事本身。

❖
